白炭黑分散改良剂SPA

产品特点：
       SPA白炭黑分散改良剂是我公司在消化吸收国外同类产品先进技术的基础上，结合国内轮胎行业的特点，自主研发的一种新型橡胶助剂，产品主要用于解决白炭黑在胶料中分散难度大，压出胶料产生气孔问题，同时能明显降低硫化胶的生热现象，可以延迟焦烧，促进硫化，能增加轮胎表面光泽，提高轮胎抗湿滑能力，提高产品质量，降低成本。经国内多家大型轮胎行业使用。
白炭黑分散改良剂 SPA
产品成分：
高分子量烷基胺及硬脂酸盐混合物
技术指标：

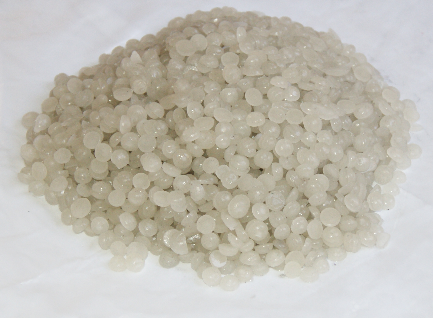

外观：白色至浅黄色片状或颗粒
灰分：≤10(% max)
加热减量：≤2.5(% max)
熔点：≥50℃
包装：
纸箱内衬塑料袋。
净重：
25kg/箱
安全和运输：
根据运输法律，属于非危险品，按非危险品运输。正确使用本品不会造成任何伤害。
储存：
阴凉、干燥处，储存期限为二年。生产日期标注在包装袋合格证上面。
配方 Formulations：

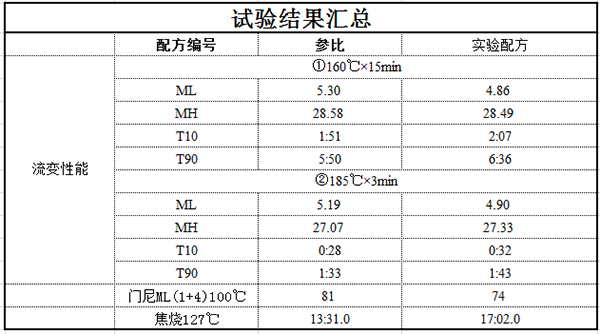

流变特性：Rheometer Data：

流变结论：
1）增加3.0PHR的SPA实验配方模量（MH）影响不大，焦烧时间明显延长，正硫化时间略有延长
2）胶料门尼粘度显著下降，有利于后期压出加工，降低压出温度和增加压出效率

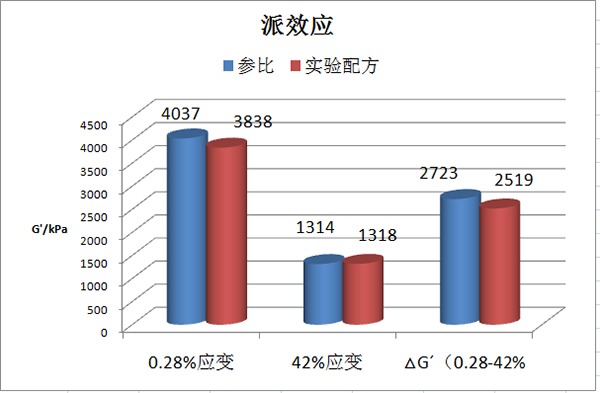

派效应:分散性小结：1）派效应反映胶料中白炭黑的分散状况
2）△Gˊ（0.28-42% ）越低表征胶料派效应， △Gˊ越小说明胶料中白炭黑之间相互作用越小，胶料分散性越好，3PHR 的SPA 可以降低派效应7.5%

胶料物性影响Tensile Data:
物性小结：增加3PHR 的SPA白炭黑分散剂胶料与空白样基本相当，其中可见硬度有非常轻微影响 ，硬度下降1个，300%定伸略微下降，抗张略有改善。

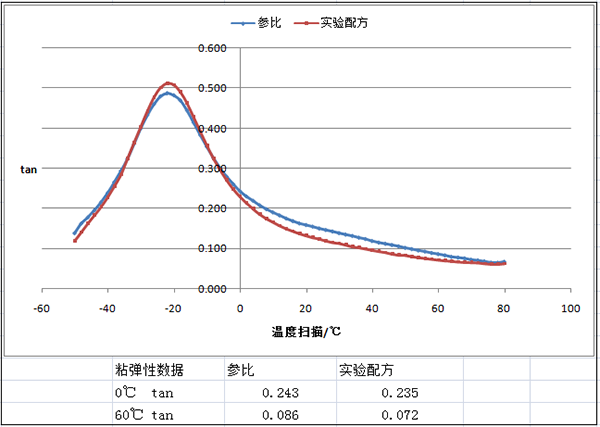

       胶料物性影响Tensile Data:粘弹性小结：增加3PHR 的SPA白炭黑分散剂可以明显改善胶料的动态性能，表现在可以降低胶料60℃下tan 16.2% , 预计可以降低轮胎实际滚阻月2-3%左右 。

结论 Conclusions:
       增加3PHR的白炭黑分散剂SPA，可以增加胶料的焦烧时间（20%），对正硫化时间略有延长，但影响比较小约9%以内。
       胶料门尼粘度显著下降，有利于后期压出加工，降低压出温度和增加压出效率
       胶料的白炭黑分散性，白炭黑分散剂SPA 3PHR减少胶料派效应7.5%。
       增加3PHR的白炭黑分散剂SPA ，胶料硬度（模量）降低1个，也可以理解为白炭黑分散改善导致的，抗张相当或略好。
       由于增加了白炭黑的分散性，试验胶的动态性能明显改善，表现在60℃下tan ,下降约16.2% 。预计轮胎滚阻下降2-3% . 在含白炭黑低滚阻轮胎配方中比较好的应用效果 。
